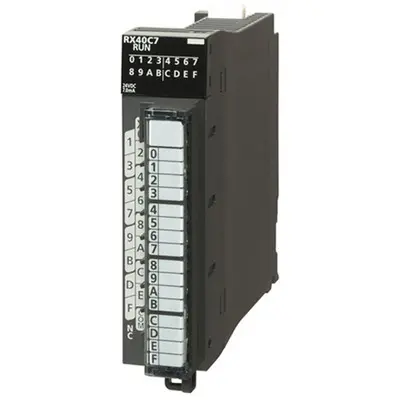

RX40C7 1

Digital Input Module (módulo de entradas digitales)

Características principales:

• Entradas digitales: 16 canales DC (sink/source, positivos o negativos comunes).

• Voltaje nominal: 24 V DC (rango permitido: 20.4–28.8 V DC), con ondulación máxima del 5 %.

• Corriente nominal por canal: Aprox. 7 mA a 24 V DC.

• Umbrales de encendido/apagado:

  • ON: ≥ 15 V y ≥ 4 mA

  • OFF: ≤ 8 V y ≤ 2 mA

• Resistencia de entrada: ≈ 3.3 kΩ.

• Tiempos de respuesta (configurables):
  ON: 0.1 ms … 70 ms
  OFF: 0.35 ms … 70 ms

• Terminal común: 16 puntos por bloque común.

• Función de interrupción: Disponible según configuración.

• Aislamiento y seguridad:

  • Soporta 510 V AC rms durante 1 minuto

  • Resistencia dieléctrica ≥ 10 MΩ (a 500 V DC)

  • Protección frontal IP2X

• Conexión: Terminal block estándar de 18 puntos, tornillos M3.

• Puntos I/O internos asignables: 16 puntos (asignación inteligente).

• Consumo interno (5 V DC): ≈ 120 mA.

• Dimensiones:

  • Altura: 106 mm (98 mm solo base)

  • Ancho: 27.8 mm

  • Profundidad: 131 mm

  • Peso: ≈ 0.16 kg

• Certificaciones: UL/cUL, CE (EMC y RoHS), KC, LR, NK, DNV, ABS, RINA, BV — cumple estándares industriales y marítimos.
