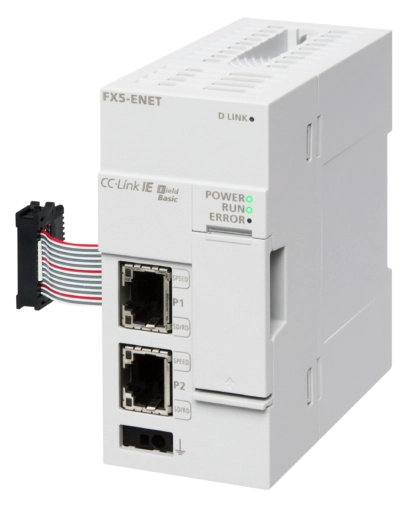

FX5-ENET 1

Módulo de comunicación Ethernet

Características principales:

• Conectividad de red:

  • Compatible con Ethernet estándar: 100BASE‑TX / 10BASE‑T, full o half duplex, sin soporte IEEE802.3x flow control.

  • Usa cableado directo o cruzado, topología en estrella.

  • Distancia máxima por segmento: 100 m

  • Cascadas permitidas: 100BASE‑TX hasta 2 niveles, 10BASE‑T hasta 4.

• Protocolos compatibles:

  • MELSOFT Connection, SLMP Server (tramas 3E/1E), Simple CPU Communication, BACnet/IP, Socket, MQTT, SMTP (requieren versiones de firmware específicas).

  • Hasta 32 conexiones simultáneas con dispositivos externos.

• Alimentación eléctrica: 24 V DC, consumo de aproximadamente 110 mA.

• Dimensiones y peso:

  • Tamaño: 40 × 90 × 83 mm (An × Al × Pr)

  • Peso: ~0.2 kg

• Módulo maestro solo: Funciona como estación maestra en CC‑Link IE Field Basic. Hasta 32 estaciones remotas conectadas; manejo de hasta 2048 RX/RY o 1024 RWr/RWw por red.

• Resistencia e aislamiento:

  • Soporta 500 V AC entre todas las terminales y tierra durante 1 minuto.

  • Resistencias de aislamiento de 10 MΩ o más (500 V DC).

• Certificaciones: Cumple con normas CE (EMC y LVD), UL/cUL, y UKCA (cuando corresponde).
