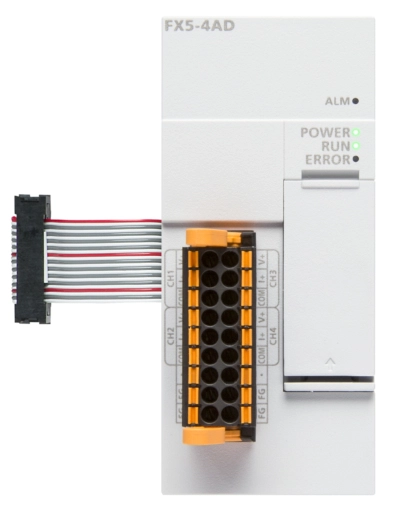

FX5-4AD 1

Módulo de entradas analógicas (4 canales) para PLC MELSEC iQ-F (serie FX5)

Características principales:

• Canales de entrada: 4 entradas analógicas configurables por canal como voltaje o corriente (multi-rango).

• Rangos de entrada admitidos:

  • Voltaje: 0–5 V, 0–10 V, 1–5 V, –10 V a +10 V

  • Corriente: 0–20 mA, 4–20 mA, –20 mA a +20 mA

• Resolución A/D: 16 bits con valores binarios de –32 768 a +32 767.

• Velocidad de conversión: Aprox. 80 µs por canal.

• Precisión: A 25 °C, dentro de ±0.1 % FS; entre 0–55 °C, ±0.2 % FS.

• Aislamiento eléctrico: Fotocoplador entre entradas y CPU; sin aislamiento entre canales.

• Puntos de E/S del PLC ocupados: 8 puntos lógicos (usa medio espacio).

• Alimentación:

  • Desde el PLC: 5 V DC → 100 mA

  • Fuente externa (24 V DC): 40 mA

• Dimensiones y peso: Aproximadamente 106 mm (alto) × 17.6 mm (ancho) × 89 mm (profundidad); peso cercano a 0.2 kg.

• Certificaciones: Cumple con normativas EMC (CE) y UL/cUL.
