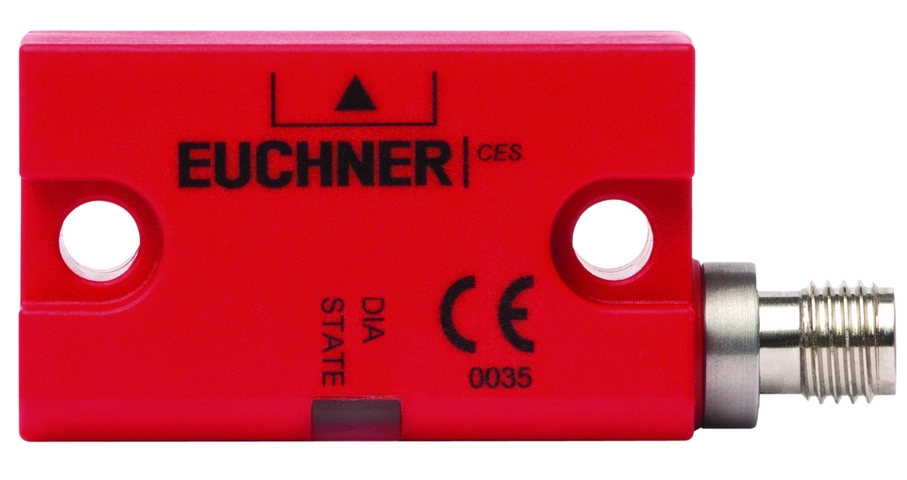

Interruptor de seguridad sin contacto EUCHNER CES-I-AP-M-C04-SK – transponder multicode, 3 caras activas, salidas de seguridad redundantes
Características principales:
Tipo de dispositivo: Interruptor de seguridad sin contacto con evaluación electrónica integrada; tecnología transponder multicode; tres superficies activas permiten mayor flexibilidad en la posición del actuador
Salidas de seguridad: Dos salidas de seguridad semiconductor redundantes (FO1A y FO1B); no permite conexión en serie Euchner+1.
Categoría de seguridad: Cumple con categoría 4 / PL e según EN ISO 13849‑1, cuando ambas salidas de seguridad son evaluadas correctamente
Monitoreo interno: Integrado control de cortocircuito transversal para mayor protección
Conexión eléctrica: Conector M8 de 4 pines; asignación: 1 = 24 V DC (alimentación), 2 = salida seguridad 1, 3 = 0 V, 4 = salida seguridad 2
Indicadores LED: LED de estado (STATE) y diagnóstico (DIA) incorporados para monitoreo visual del sistema
Valores eléctricos:
Tensión de alimentación: 24 V DC ±15 %
Consumo sin carga: hasta 35 mA
Tensión nominal Ui: 30 V; tensión de impulso Uimp: 0,5 kV
Fusible externo recomendado: entre 0,25 A y 8 A
Clase de protección: III; grado de contaminación: 3
Temporización y seguridad:
Tiempo máximo de activación de salidas de seguridad: 300 ms
Tiempo de riesgo según EN 60947‑5‑3: hasta 260 ms
Tiempo de discrepancia máxima entre salidas: 10 ms
Capacidad de conmutación DC‑13: 150 mA @ 24 V
Corriente de reposo (Ir): hasta 0,25 mA
Corriente de carga por salida: 1–150 mA; test pulse duration: hasta 0,3 ms
