099272

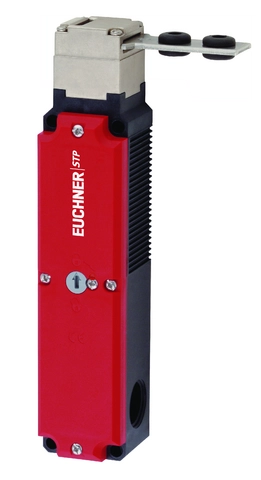

Interruptor de seguridad EUCHNER STP3A-4141A024M – cabeza metálica, entradas M20, desbloqueo auxiliar, con contactos de puerta
Características principales:
Tipo de dispositivo: Interruptor de seguridad STP con principio “power‑to‑unlock” y bloqueo por solenoide (guard locking via corriente), con cabeza de activación metálica y liberación auxiliar frontal.
Entradas de cable: 3 x M20 × 1,5
Contactos eléctricos:
2 contactos NC para monitoreo de posición de la puerta
2 contactos NC para monitoreo de bloqueo (accionamiento lento tipo 4141)
Dirección de activación: Ajustable en pasos de 90°, horizontal o vertical, con sobrecarrera aumentada en dirección horizontal
Valores eléctricos:
Fusible máximo: 4 A gG
Consumo: 8 W
Sección de cable: 0,34–1,5 mm²
Tensión de aislamiento Ui: 250 V; Impulso Uimp: 2,5 kV
Categorías de uso: AC‑15 (4 A @ 230 V); DC‑13 (4 A @ 24 V)
Voltaje mínimo de conmutación: 12 V a 10 mA; Corriente mínima: 1 mA a 24 V; Corriente térmica nominal: 4 A
Valores mecánicos y ambientales:
Velocidad máxima de activación: 20 m/min
Fuerzas: extracción 30 N; actuación 35 N; retención 20 N
Frecuencia máxima: 1 200 ciclos/h
Vida mecánica: 1 × 10⁶ ciclos
Profundidad de inserción: 24,5 mm
Temperatura de operación: –20 °C a +55 °C; Almacenamiento: –25 °C a +70 °C
Grado de protección: IP67
Materiales: contactos de aleación de plata chapados en oro; carcasa de termoplástico reforzado
Fuerzas de bloqueo: Fₘₐₓ: 2 500 N; Retención (Fₓₕ): 2 000 N
Seguridad funcional: Vida útil B10d estimada en 5 × 10⁶ ciclos o misión de 20 años en monitoreo de bloqueo y puerta (válido para DC‑13, 100 mA, 24 V)
Compatibilidad con actuador: Compatible con ACTUATOR‑S‑GT‑SN, que permite una sobrecarrera de 5 mm
