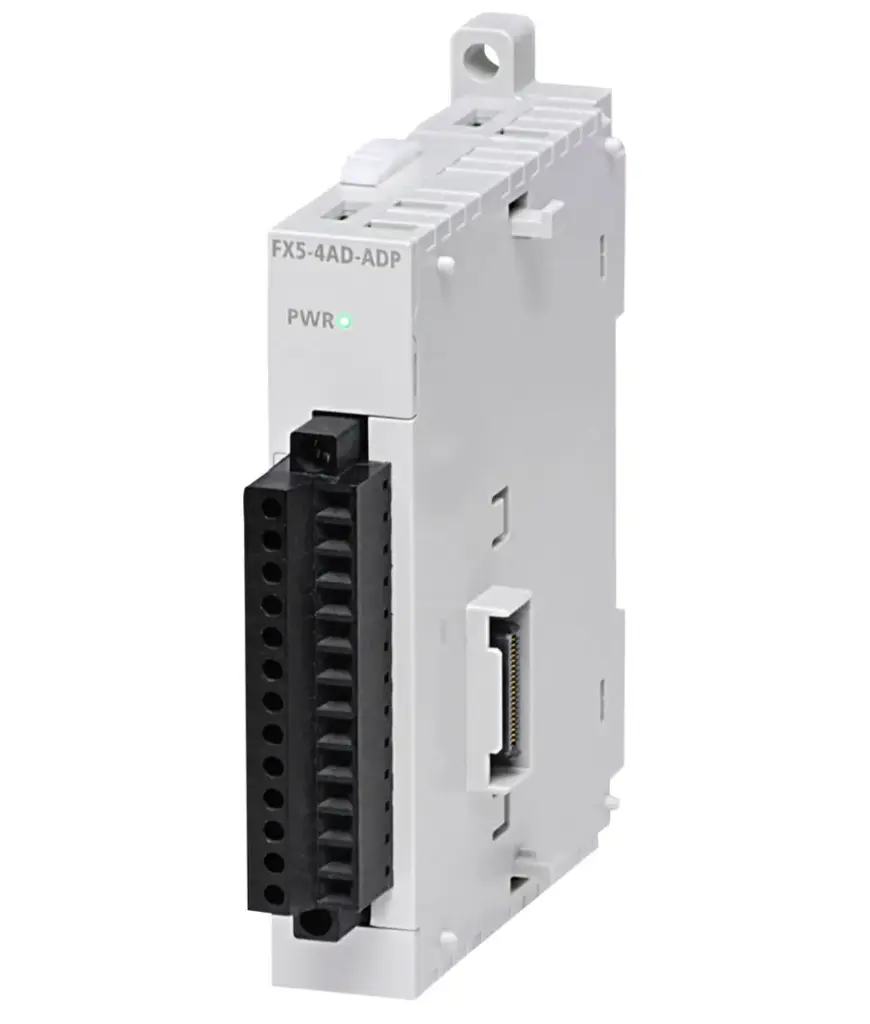

FX5-4AD-ADP

Módulo adaptador de entrada analógica ×4 para la serie MELSEC iQ-F (FX5)

Características principales

• Canales de entrada: 4 canales analógicos adicionales (voltaje y corriente), amplía la capacidad del módulo analógico integrado.

• Consumo de puntos de E/S: 0 puntos, no ocupa canales digitales del PLC.

• Resolución A/D: 14 bits, valor digital en rango ±16 000 (full scale).

• Velocidad de conversión: Máximo 450 µs, se actualiza en cada ciclo de escaneo del PLC.

• Aislamiento:

  • Fotocoplador entre terminales de entrada y CPU

  • Sin aislamiento entre canales (comparten señal)

• Rangos compatibles:

  • Voltaje: 0–5 V, 0–10 V, 1–5 V, –10 V a +10 V (resoluciones desde 312.5 µV hasta 1.25 mV por paso)

  • Corriente: 0–20 mA, 4–20 mA, –20 mA a +20 mA (resoluciones de 1.25 µA a 2.5 µA por paso)

• Precisión de lectura:

  • A 25 °C: ±0.1 % FS (±16 dígitos)

  • Entre 0–55 °C: ±0.2 % FS (±32 dígitos)

  • Por debajo de 0 °C: ±0.3 % FS (para productos fabricados después de junio 2016)

• Alimentación requerida:

  • Interna: 24 V DC → 20 mA (circuito A/D)

  • Interna: 5 V DC → 10 mA (interfaz)

• Peso: Aprox. 0.1 kg (ligero y compacto).
