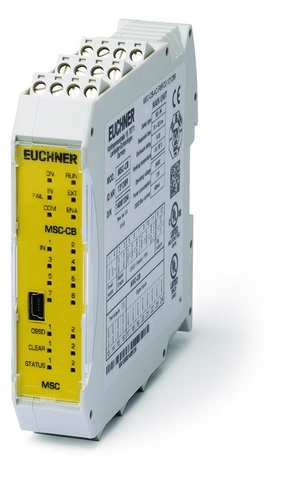

Módulo base EUCHNER MSC-CB-AC-FI8FO2 – unidad programable para sistemas de control seguro MSC

Características principales:

• Tipo de dispositivo: Módulo base libremente programable del sistema modular MSC (Small Control System), para uso autónomo o ampliable mediante hasta 14 módulos adicionales

• Entradas y salidas:

  • 8 entradas de seguridad monovacales o 4 de canal dual

  • 2 entradas de control (arranque/reinicio o supervisión externa EDM)

  • 2 salidas de seguridad semiconductoras duales (PL e, categoría 4)

  • 4 salidas de test (para monitorizar cortocircuitos o sobrecarga)

  • 2 salidas de señalización programables via software Safety Designer

• Expansión: Compatible con un sistema MSC ampliable a un máximo de 128 entradas, 16 salidas de seguridad duales y 32 salidas de monitoreo

• Programación y diagnóstico: Se conecta a un PC para la programación con el software "EUCHNER Safety Designer"; además, cuenta con indicadores LED frontales para diagnóstico sencillo

• Dimensiones y forma: Carcasa compacta de solo 22,5 mm de ancho

• Conectividad y accesorios: Se acompaña por bornes enchufables (se venden por separado) y requiere un conector de expansión para integrar los módulos adicionales

• Valores técnicos principales:

  • Tensión de alimentación: 24 V DC ±20 % (PELV)

  • Corriente de salida máxima: hasta 400 mA por OSSD

  • Tiempo de pulso test: 0,1 ms (OSSD), 0,2 ms (test)

  • Temperatura de operación: –10 °C a +55 °C; almacenamiento: –20 °C a +85 °C

  • Clase de protección: IP20, montaje en riel DIN 35 mm

  • Consumo eléctrico: maxi. 3 W

  • Seguridad: categoría 4 / PL e, misión de 20 años, SIL 3, PFHD 6.85E‑9/h

• Material y entorno: Carcasa de poliamida; diagnóstico mediante LED frontal; montagem en riel de 35 mm; humedad operacional de 10–95 % rH sin condensación

• Datos logísticos y certificaciones:

  • Peso bruto: aproximadamente 0,141 kg

  • Partida arancelaria: 8537 1091

  • ECLASS: 27‑24‑22‑07 (SPS unidad base)
