100753

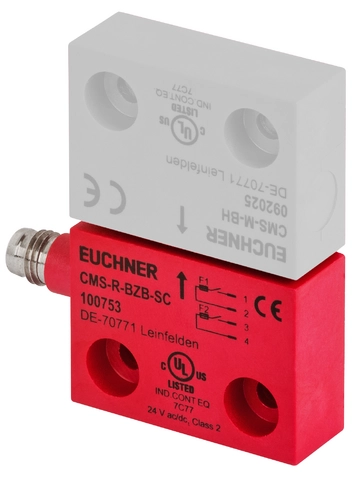

Lector de posición EUCHNER CMS-R-BZB-SC – diseño tipo cubo 36 × 26 mm con conector M8, versión “B”
Características principales:
Tipo de dispositivo: Lector magnético (reed), diseñado para usar con unidades de evaluación ESM‑BA, de forma cúbica 36 × 26 mm y con conector enchufable M8 de 4 pines “plug‑and‑play”
Conexión y contactos: Conector M8 de 4 pines; 2 contactos NA (NO) protegidos con fusible de 100 mA cada uno
Valores eléctricos:
Tensión de operación: 24 – 35 V DC
Corriente máxima de conmutación: 100 mA
Frecuencia de conmutación: hasta 5 Hz a 10 mA, 0,1 Hz a 8 A
Tiempo de respuesta: máximo 26 ms
Valores mecánicos y ambientales:
Apto para instalación en cualquier orientación; par de apriete recomendado: 0,4–0,5 Nm
Vida mecánica: 100 millones de ciclos
Temperatura de operación: –20 °C a +60 °C; almacenamiento hasta +70 °C
Grado de protección: IP67
Material de la carcasa: PPS reforzado con fibra de vidrio
Seguridad funcional:
Vida útil B10d estimada: 20 × 10⁶ ciclos (monitoreo de resguardo), conforme a EN ISO 13849‑1 y normas equivalentes
Dimensiones y tolerancias de alineación:
Distancia de accionamiento (SAO) mínima: 7 mm (sin material ferromagnético en cercanía)
Distancia de liberación máxima (SAR): 20 mm
Offset tolerable (m) a 3 mm de separación: ± 2,5 mm
Datos logísticos:
Peso bruto aproximado: 0,076 kg
Partida arancelaria: 85389099990
ECLASS: 27‑27‑24‑02 (interruptor magnético para seguridad)
