095396

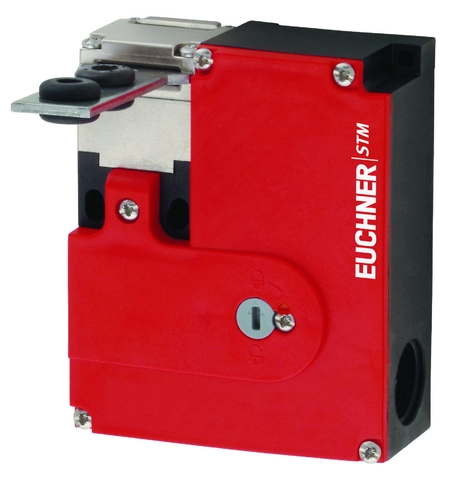

Interruptor de seguridad EUCHNER STM1A-222B024-M – cabeza metálica, entrada M20, desbloqueo auxiliar, bloqueo por corriente continua (closed-circuit principle)

Características principales:

• Tipo de dispositivo: Interruptor de seguridad STM compacto con carátula metálica. Sistema de bloqueo con solenoide que actúa por corriente continua (“power‑to‑unlock”) y liberación auxiliar frontal para emergencias. No incluye actuador.

• Dirección de activación: Instalación horizontal o vertical, ajustable en pasos de 90°; incluye sobrecarrera mejorada en orientación horizontal

• Elementos de conmutación: Contacto de bloqueo (guard lock monitoring): 1 NC; Contactos de puerta (door monitoring): 2 NC (Snap‑action lento)

• Valores eléctricos:

  • Fusible máximo: 4 A gG

  • Consumo: 6 W

  • Sección de cable: 0,34–1,5 mm²

  • Aislamiento: Ui 250 V; Impulso: Uimp 2,5 kV

  • Categorías de uso: AC‑15 (4 A @ 230 V) y DC‑13 (4 A @ 24 V)

  • Tensión mínima de conmutación: 12 V @ 10 mA; Corriente mínima: 1 mA @ 24 V; Corriente térmica nominal: 4 A

• Valores mecánicos y ambientales:

  • Velocidad máxima: 20 m/min

  • Fuerza de actuación: 35 N; Fuerza de extracción: 30 N; Fuerza de retención: 20 N

  • Frecuencia: hasta 1 200 ciclos/h

  • Vida mecánica: 2 × 10⁶ ciclos

  • Temperaturas: operación –20 °C a +55 °C; almacenamiento –25 °C a +70 °C

  • Profundidad de inserción: 24,5 mm; Grado IP67

• Materiales: Contactos de aleación de plata chapados en oro; carcasa de termoplástico reforzado

• Fuerzas de bloqueo: Fuerza máxima de bloqueo Fₘₐₓ de 2 000 N; retención (Fₓₕ) de 1 500 N

• Seguridad funcional: Vida útil B10d estimada en 2 × 10⁶ ciclos o misión de 20 años (Guard + Lock monitoring, bajo DC‑13/100 mA/24 V)

• Compatibilidad con actuador: Compatible con ACTUATOR‑S‑GT‑SN (sobre‑carrera de 5 mm)
